flanges caighdeánach ANSI an modh nasctha meicniúil príomhúil a sholáthar do chórais brú-phíobáin in áiseanna tionsclaíochta Mheiriceá Thuaidh. Scrúdaíonn an treoir seo rátálacha brú-teocht, cineálacha aghaidheanna, agus sonraíochtaí ábhar atá ríthábhachtach d’innealtóirí soláthair agus do dhearthóirí píobaireachta.
Cad iad Flanges Chaighdeánach ANSI agus Cad é mar a d'athraigh siad?
D'fhoilsigh an Institiúid Meiriceánach um Chaighdeáin Náisiúnta (ANSI) caighdeáin tríthoiseach flange ar dtús, a chothaigh agus a nuashonraigh Cumann Meiriceánach na nInnealtóirí Meicniúla (ASME) ina dhiaidh sin. I measc na gcaighdeán gníomhacha reatha tá ASME B16.5 le haghaidh flanges suas le 24 orlach trastomhas ainmniúil agus ASME B16.47 le haghaidh trastomhais níos mó trí 60 orlach.
I measc na bpríomhchórais aicmithe tá:
- Ranganna brú ainmnithe 150, 300, 600, 900, 1500, agus 2500 a léiríonn rátálacha brú-teocht gan toise
- Cineálacha aghaidh lena n-áirítear aghaidh ardaithe (RF), aghaidh árasán (FF), agus alt cineál fáinne (RTJ)
- Cumraíochtaí leadránach a mheaitseálann sceidil píopaí le haghaidh comhoiriúnacht táthúcháin
Feidhmíonn Jiangyin Zhonghai Precision Machinery Co., Ltd mar mhonaróir deimhnithe ISO 9001 le cáilíochtaí PED, TUV, agus TS, ag speisialú i flanges cruinneas agus gaibhneachta. Táirgeann an chuideachta flanges píopaí, flanges brionnaithe, flanges meaisínithe, agus comhpháirteanna gaolmhara de réir caighdeáin GB, ASME, ASTM, JIS, EN, agus DIN, ag tacú le déantúsaíocht atá bunaithe ar líníocht go hiomlán saincheaptha. Clúdaíonn an raon táirgeachta 1/2 orlach go 60 orlach, meáchain aon-phíosa suas le 10 tonna, agus toisí uasta 4 méadar. I measc na gcumas iomlán intí tá brionnú, téamh, casadh CNC, druileáil, agus línte iniúchta a láimhseálann táirgeadh toirte agus páirteanna casta meaisínithe.
Anailís Tá anicniúil ar Chúig Shonraíocht Chriticiúil
1. Cumraíocht Duillín Brú Íseal: flanges caighdeánach ansi duillín 150 lb ar
Is ionann Aicme 150 agus an rátáil brú caighdeánach is ísle, atá oiriúnach le haghaidh uisce teocht chomhthimpeallach, gal, agus sreabhán próisis neamhchriticiúil. Sleamhnaíonn flanges slip-on thar foircinn an phíobáin agus tá an filléad ag táthú an dá thaobh, ag simpliú suiteáil i spásanna daingean.
Rátálacha brú-teocht le haghaidh cruach carbóin Aicme 150:
- Uasbhrú 285 psi ag teocht chomhthimpeallach (100°F)
- Brú ag dul go 140 psi ag 400°F
- Brú ag dul go 20 psi ag 750°F
Comparáid costais suiteála:
| Fachtóir | Slip-Ar Flange | Flange Muineál Weld |
| Costas Ábhar | 15-20% níos ísle | Bunlíne |
| Saothar Táthú | Dhá tháthú filléad (tapa) | Táthú cnap amháin (nós imeachta cáilithe) |
| Ceanglais Chigireachta | Cáithnín amhairc agus maighnéadach | Radagrafach nó ultrasonaic |
| Caoinfhulaingt Ailínithe | ± 2mm inghlactha | ±0.5mm ag teastáil |
| Friotaíocht Tuirse | Measartha | Superior (trasdul struis réidh) |
flanges caighdeánach ANSI duillín 150 lb ar oireann cumraíochtaí do phíobáin áirgiúlachta, córais HVAC, agus línte próisis ísealbhrú nuair is mó an luas suiteála ná riachtanais fhriotaíochta tuirse.

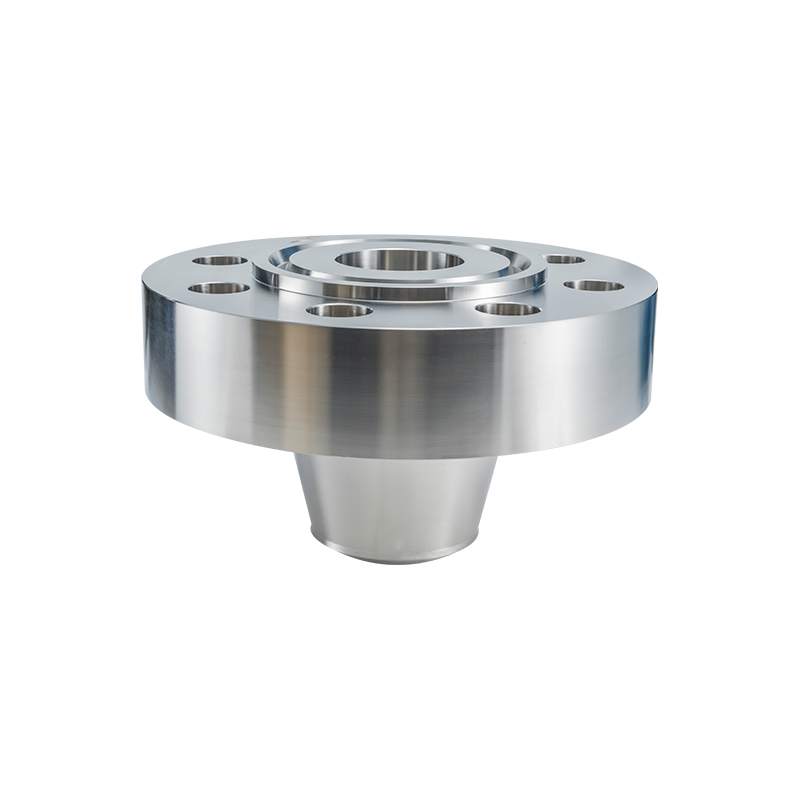

2. Dearadh Muineál Táthú Ard-Bhrú: sceideal muineál táthú ansi caighdeánach ansi 40
Ionchorpraíonn flanges muineál Weld mol barrchaolaithe ag aistriú go réidh go tiús bhalla an phíobáin. Dáileann an chéimseata seo struis lúbthachta agus cuireann sé treisiú struchtúrach ar fáil ag acomhail ríthábhachtacha.
Cinneann toisí píobáin Sceideal 40 comhoiriúnacht tollta:
- Sceideal 2-orlach 40: 60.3mm OD, balla 3.91mm, ID 52.5mm
- Sceideal 4-orlach 40: 114.3mm OD, balla 6.02mm, ID 102.3mm
- Sceideal 6-orlach 40: 168.3mm OD, balla 7.11mm, ID 154.1mm
Comparáid feidhmíochta cineál flange:
| Saintréith | Slip-Ar Flange | Flange Muineál Weld |
| Fachtóir Tiúchan Strus | 2.5-3.0 | 1.2-1.5 |
| Timthriallta Saoil Tuirse | 10,000-50,000 | 100,000-500,000 |
| Tiús Mol | Ceann ar bith (balla píopa amháin) | Atreisiú céimnithe |
| Comhsheasmhacht Rátála Brú | Ní miste leis an sceideal píopaí | Coinníonn an rátáil neamhspleách ar an bpíopa |
| Feidhmchlár tipiciúil | Córais statacha, timthriall íseal | Seirbhísí timthriallacha, ard-strus |
Tá an ansi caighdeánach flanges táthú sceideal muineál 40 Is ionann teaglaim agus an tsonraíocht is coitianta maidir le píopaí próisis i ngléasraí ceimiceacha agus scaglanna, ag cothromú cumas brú le hinfhaighteacht ábhar caighdeánach.
3. Iarratais Dúnadh agus Leithlisithe: flanges caighdeánach ansi aghaidh ardaithe dall
Críochnaíonn flanges dall córais píobaireachta nó leithlisítear trealamh le linn cothabhála. Soláthraíonn an t-aghaidh ardaithe dromchla séalaithe meaisínithe cruinneas le haghaidh comhbhrú gasket.
I measc na sonraíochtaí bailchríoch aghaidh tá:
- 125-250 microinch AARH (Meán Airde Garbhachta uimhríochta) le haghaidh gaiscéid neamh-mhiotalacha
- 63-125 microinch AARH le haghaidh gaiscéid créachta bíseach
- 32-63 microinch AARH le haghaidh hailt cineál fáinne
Comparáid feidhmiúil flange dall:
| Feidhm | Flange Dall | Leithlisiú comhla |
| Aonrú Dearfach | Absalóideach (bacainn soladach) | Ag brath ar shláine suíocháin |
| Tástáil Brú | Críochphointe idéalach le haghaidh hidreatástála | Éilíonn seachbhóthar nó a bhaint |
| Meáchan | Ard (gaibhniú soladach) | Athróg (ag brath ar an gcineál comhla) |
| Luas Oibríochta | Mall (bolgáil/díphollting) | Mear (casadh ceathrú nó ilchasadh) |
| Costas do Mhéideanna Móra | Measartha | Easpónantúil le rang brú |
flanges caighdeánach ANSI aghaidh ardaithe dall éilíonn sonraíochtaí meaisínithe aghaidh beacht agus fíorú comhoiriúnachta gasket. Seasann an tógáil soladach brú iomlán an chórais ó cheachtar treo, ag soláthar leithlisiú iontaofa d'iontráil soitheach agus cothabháil deighleog píblíne.
4. Gráid Ábhar Cruach Carbóin: flanges caighdeánach ansi cruach carbóin a105
Sonraíonn ASTM A105 comhpháirteanna píobaireachta cruach carbóin brionnaithe le haghaidh seirbhíse teochta comhthimpeallach agus ardaithe. Is é an grád atá i gceannas ar fheidhmeanna flange tionsclaíocha mar gheall ar éifeachtúlacht costais agus iontaofacht mheicniúil.
Ceanglais maidir le comhdhéanamh ceimiceach:
- Uasmhéid carbóin 0.35% le haghaidh weldability
- Mangainéis 0.60-1.05% le haghaidh neart
- Sileacan 0.10-0.35% le haghaidh dí-ocsaídiúcháin
- Uasmhéid fosfar agus sulfair 0.040% an ceann
Comparáid modhanna déantúsaíochta:
| Maoin | ASTM A105 brionnaithe | Coibhéis Cast |
| Struchtúr Gráin | scagtha, treo | Randamach, a d'fhéadfadh a bheith garbh |
| Lochtanna Inmheánacha | Íosráta (dúnta le dífhoirmiúchán) | Riosca porosity |
| Toughness Tionchair | Ard (20J ag -29°C tipiciúil) | Athróg, go ginearálta níos ísle |
| Rátáil Brú-Teocht | Luachanna iomlána ASME B16.5 | Scortha 10-20% |
| Costas in aghaidh an Phunt | Bunlíne | 30-40% níos ísle (ach riosca níos airde) |
flanges caighdeánach ANSI cruach carbóin a105 éilíonn sonraíochtaí deimhnithe tástála ábhair lena bhfíoraítear cóireáil teasa agus tástáil mheicniúil. Cuireann tógáil bhrionnaithe deireadh leis na priacail inmheánacha póirseála a bhaineann le comhpháirteanna teilgthe, rud a thugann bonn cirt don phréimh chostais do sheirbhísí ríthábhachtacha.
5. Ard-Brú Soicéad Weld: ansi caighdeánach flanges weld soicéad 3000 psi
Freastalaíonn flanges táthú soicéad ar phíopaí ar thrastomhas níos lú (de ghnáth 2 orlach agus thíos) in iarratais ardbhrú. Faigheann an tolladh soicéad deireadh an phíobáin le táthú filléad ag an gcomhpháirteach seachtrach.
Coibhéis aicme brú:
- Comhfhreagraíonn weld soicéad 3000 psi thart ar Aicme 600 agus os a chionn
- Freagraíonn weld soicéad 6000 psi d'Aicme 1500
- Freagraíonn weld soicéad 9000 psi d'Aicme 2500
Comparáid nasc le toll beag:
| Modh | Flange Weld Soicéad | Flange Snáithithe |
| Ionracas Brú | Ard (bacainn táthaithe) | Measartha (thread seal dependent) |
| Friotaíocht Tuirse | Maith (smooth bore) | Go dona (tiúchan struis ar na snáitheanna) |
| Scil Suiteáil | Cáilíocht táthú ag teastáil | Íochtarach (scil feisteoir píb) |
| Poitéinseal Sceitheadh | Lochtanna táthú amháin | Damáiste snáithe, díghrádú séalaithe |
| Raon Méid | 1/2 go 2 orlach tipiciúil | 1/2 go 4 orlach ar fáil |
Tá an soicéad caighdeánach ansi flanges weld 3000 psi tugann an tsonraíocht aghaidh ar naisc ionstraime, calafoirt samplála, agus línte próiseas mionghloine ina mbíonn naisc snáithithe i mbaol teip tuirse faoi bhrú timthriallach nó tonnchrith.
Cáilíocht Déantúsaíochta agus Caighdeáin Deimhnithe
Comhlíonadh ISO 9001 agus PED
Cinntíonn córais bhainistíochta cáilíochta táirgeadh comhsheasmhach trí nósanna imeachta doiciméadaithe:
- Inrianaitheacht ábhair ó thuarascálacha tástála muileann tríd an gcigireacht deiridh
- Taifid cóireála teasa a fhíoraíonn timthriallta austenitizing agus normalaithe
- Cigireacht toise de réir táblaí lamháltais ASME B16.5
- Tástáil brú ag brú rátáil 1.5 uair d'iarratais ríthábhachtacha
Cumais Déantúsaíochta Inmheánach
Coinníonn Jiangyin Zhonghai Beachtas Innealra comhtháthú iomlán táirgeachta:
- Brúnna gaibhnithe suas le 10,000 tonna le haghaidh bearnaí ar thrastomhas mór
- Foirnéisí cóireála teasa leanúnach le rialú atmaisféar
- Trastomhais meaisínithe CNC deileanna ingearach go 4 mhéadar
- Ionaid druileála ag déanamh patrúin poll boltaí le lamháltas suímh ±0.2mm
Caighdeáin Dhomhanda agus Seirbhísí Saincheaptha
Cumas Táirgthe Ilchaighdeáin
Tacaíonn déantúsaíocht chomhuaineach go caighdeáin idirnáisiúnta le riachtanais tionscadail dhomhanda:
- Caighdeáin GB do thionscadail intíre na Síne
- ASME/ASTM do mhargaí Mheiriceá Thuaidh agus an Mheánoirthir
- Sonraíochtaí JIS do chliaint na Seapáine agus Oirdheisceart na hÁise
- Caighdeáin EN/DIN maidir le comhlíonadh an Limistéir Eorpaigh Eacnamaíoch
Réitigh Neamhchaighdeánacha agus Innealtóireachta
Freastalaíonn déantúsaíocht líníocht-bhunaithe ar riachtanais speisialta:
- flanges orifice le hailt rith méadair
- necks táthaithe fada le haghaidh naisc bhlaosc soitheach
- flanges dlúth ag laghdú meáchain agus ualach bolt
Ceisteanna Coitianta
Cad iad na difríochtaí trastomhas ciorcail bolt atá ann idir flanges Aicme 150 agus Aicme 300?
Le haghaidh flange ainmniúil 6-orlach, sonraíonn Aicme 150 trastomhas ciorcal bolt 241.3mm le 8 bolt ag trastomhas 22.2mm. Sonraíonn Aicme 300 269.9mm ciorcal bolt le 12 boltaí ag trastomhas 25.4mm. Freastalaíonn an ciorcal bolt níos mó agus an comhaireamh boltaí méadaithe do riachtanais chomhbhrú gasket níos airde le haghaidh rátálacha brú ardaithe. Ní féidir flanges Aicme 150 atá ann cheana féin a uasghrádú go dtí Aicme 300 trí phoill bhreise a dhruileáil mar gheall ar nach leor trastomhas agus tiús lasmuigh.
Conas a dhéantar comparáid idir ábhair A105 agus A350 LF2 le haghaidh iarratais ar theocht íseal?
Cáilíonn tástáil tionchair V-notch Charpy ASTM A105 ag -29°C ar a laghad. Sonraíonn ASTM A350 Grád LF2 ceanglais tionchair ag -46°C nó -59°C ag brath ar an aicme. Cosnaíonn grád LF2 15-25% níos mó ach soláthraíonn sé an déine is gá do sheirbhísí cuisnithe agus nochtadh aeráide thuaidh. A105 cruach carbóin ansi flanges caighdeánach a105 tá baol ann go mbrisfear brittle faoi -29°C ó na sonraíochtaí.
Cén brú uasta is féidir le flanges sciorrtha a láimhseáil go sábháilte?
Ráta flanges slip-on Aicme 150 go 285 psi ag teocht chomhthimpeallach ach taithí fachtóirí tiúchana struis 2.5 uair níos airde ná dearaí muineál táthú. Is minic a dhíscaoileann teorainneacha praiticiúla iarratais flanges duillín go 150-200 psi i seirbhísí timthriallacha. Tá an flanges caighdeánach ansi duillín 150 lb ar oireann cumraíocht d'iarratais statacha, neamh-turraing amháin.
Cén difríocht atá idir feidhmíochtaí séalaithe comhpháirteacha aghaidh ardaithe agus fáinne de chineál?
Déanann flanges aghaidh ardaithe gaiscéid créachta cothrom nó bíseach a chomhbhrú ar fud réimsí teagmhála leathana, ag glacadh le héagsúlacht measartha bailchríoch dromchla. Éilíonn hailt de chineál fáinne meaisínithe groove beachtas (± 0.05mm) agus teagmháil miotail-go-miotail a bhaint amach séala trí dhífhoirmiú plaisteach. Seasann naisc RTJ le brúnna os cionn 10,000 psi agus teocht os cionn 500°C i gcás ina dteipeann ar ghnáthghaiscéid. Tá naisc aghaidh ardaithe chun tosaigh ar phíopaí próisis ghinearálta mar gheall ar chostais meaisínithe níos ísle agus simplíocht athsholáthair gasket.
Cad iad na cainníochtaí íosta ordú agus polasaithe samplacha?
Tacaíonn flanges caighdeánach catalóg le horduithe ó phíosaí aonair le haghaidh riachtanais chothabhála. Teastaíonn íosmhéid ábhair 500kg le haghaidh gaibhneachta saincheaptha le haghaidh inrianaitheachta luchtóg teasa. Teastaíonn flanges samplacha le haghaidh tástála cáilíochta a cheannach; tá tuarascálacha tríthoiseacha agus deimhnithe ábhartha ag gabháil le seachadtaí caighdeánacha gan aon chostas breise. Coinníonn Jiangyin Zhonghai Beachtas Machinery fardal de mhéideanna coitianta le haghaidh loingsiú tapa.
Conclúid
Roghnú cuí flanges caighdeánach ANSI teastaíonn anailís ar choinníollacha brú-teocht, dinimic phíopaí, agus timpeallachtaí ábharacha. Cibé ag sonrú flanges caighdeánach ansi duillín 150 lb ar don gheilleagar, ansi caighdeánach flanges táthú sceideal muineál 40 le haghaidh friotaíocht tuirse, flanges caighdeánach ansi aghaidh ardaithe dall le haghaidh leithlisiú, cruach carbóin ansi flanges caighdeánach a105 le haghaidh seirbhíse caighdeánach, nó soicéad caighdeánach ansi flanges weld 3000 psi le haghaidh tolladh beag ardbhrú, cinneann sonraíochtaí teicniúla sláine an chórais.
Soláthraíonn Jiangyin Zhonghai Beachtas Innealra Co, Ltd déantúsaíocht chomhtháite ó bhrionnú trí iniúchadh deiridh, ag tacú le tionscail fuinnimh agus próisis domhanda le cáilíocht dheimhnithe agus cumas tríthoiseach go 4 méadar trastomhas.
Tagairtí
- Cumann Meiriceánach na nInnealtóirí Meicniúla, ASME B16.5-2020, Flanges Píob agus Feistis Flanged: NPS 1/2 Trí Chaighdeán Méadrach/Orlach NPS 24
- Cumann Meiriceánach na nInnealtóirí Meicniúla, ASME B16.47-2017, Flanges Cruach Trastomhas Mór: NPS 26 Trí Chaighdeán Méadrach / Orlach NPS 60
- Cumann Meiriceánach um Thástáil agus Ábhair, ASTM A105/A105M-21, Sonraíocht Chaighdeánach le haghaidh Gaibhnithe Cruach Carbóin le haghaidh Feidhmchláir Píobáin
- Cumann Meiriceánach um Thástáil agus Ábhar, ASTM A350/A350M-18, Sonraíocht Chaighdeánach le haghaidh Gaibhnithe Carbóin agus Cruach Íseal-chóimhiotail, Ag Teastáil Tástála Toirte Notch le haghaidh Comhpháirteanna Píobáin
- An Coiste Eorpach um Chaighdeánú, EN 1092-1:2018, Flanges agus a n-alt - Feansaí ciorclach do phíopaí, comhlaí, feistis agus gabhálais, ainmnithe PN - Cuid 1: Feansaí cruach
- An Eagraíocht Idirnáisiúnta um Chaighdeánú, ISO 9001:2015, Córais bhainistíochta cáilíochta - Ceanglais
